Tootmissuunalise võrguühendusega saavad liituda üksnes D-kategooria gaasipaigaldised (kõik tootjad, kelle liitumispunktid rajatakse üle 16 bar rõhule).

Kokkuleppel võrguettevõtjaga on kliendil võimalus rajada liitumiseks vajalik võrguettevõtja omandisse jääv tarbimissuunaline gaasipaigaldis võrguettevõtja rajatise territooriumile. Täpsemad tingimused lepitakse kokku liitumislepingus.

Võrguühenduse põhimõttelised tehnilised lahendused

Võrguühendus liitumisel uue gaasijaotusjaamaga (edaspidi: GJJ)

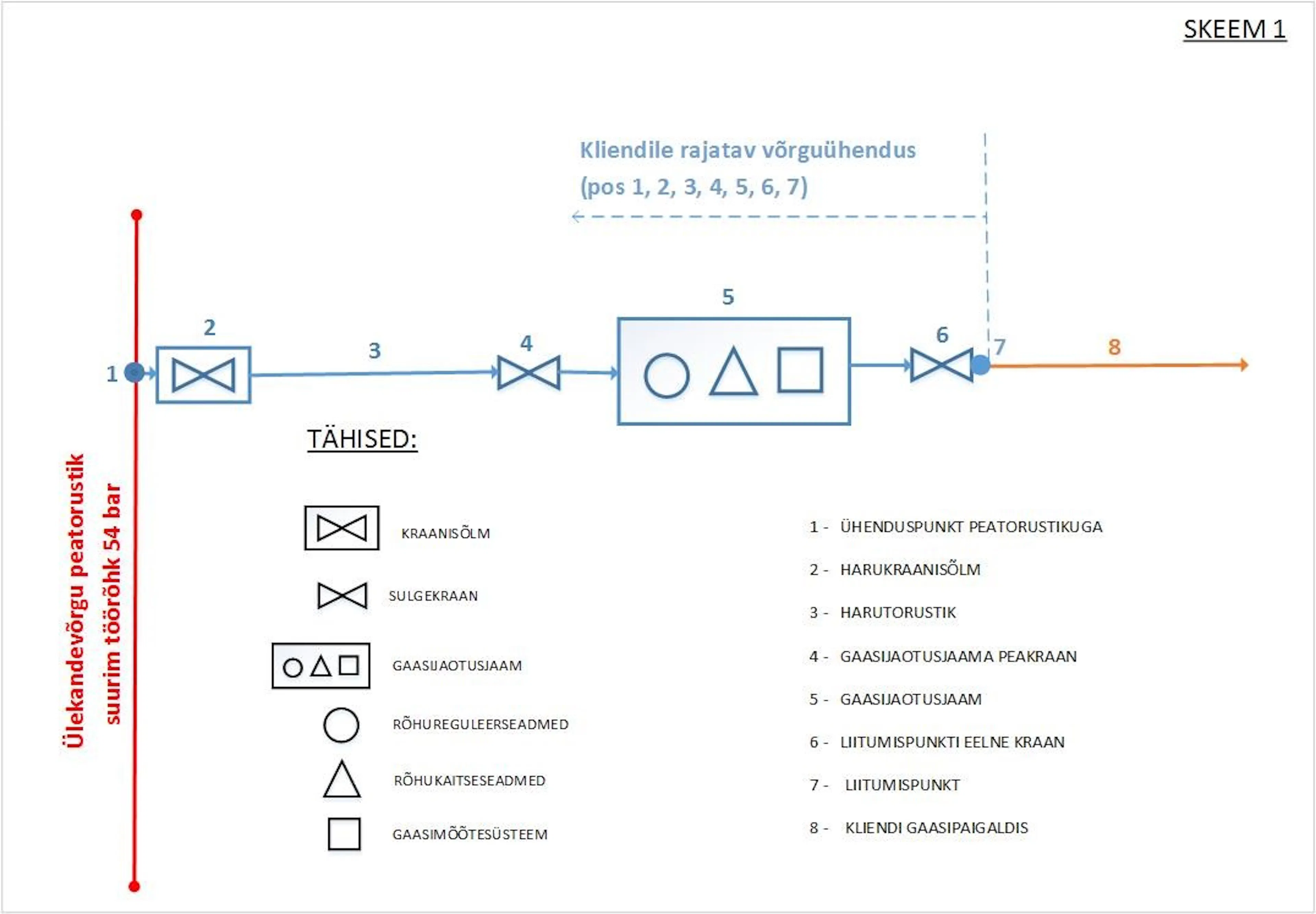

Liitumisel uude GJJ rajab võrguettevõtja liitumistasu eest kõik võrguühenduseks vajalikud ehitised vastavalt joonisel 1 esitatud loetelule (joonisel 1 pos. 1-7).

Liitumispunktiks on võrguettevõtjale kuuluva sulgekraani (joonisel 1 pos. 6) järgne keevisliide, mis kuulub võrguettevõtjale. Täiendavat infot saab liitumistingimuste punkt 3.5.2 alt.


Võrguühendus liitumisel olemasoleva gaasijaotusjaamaga

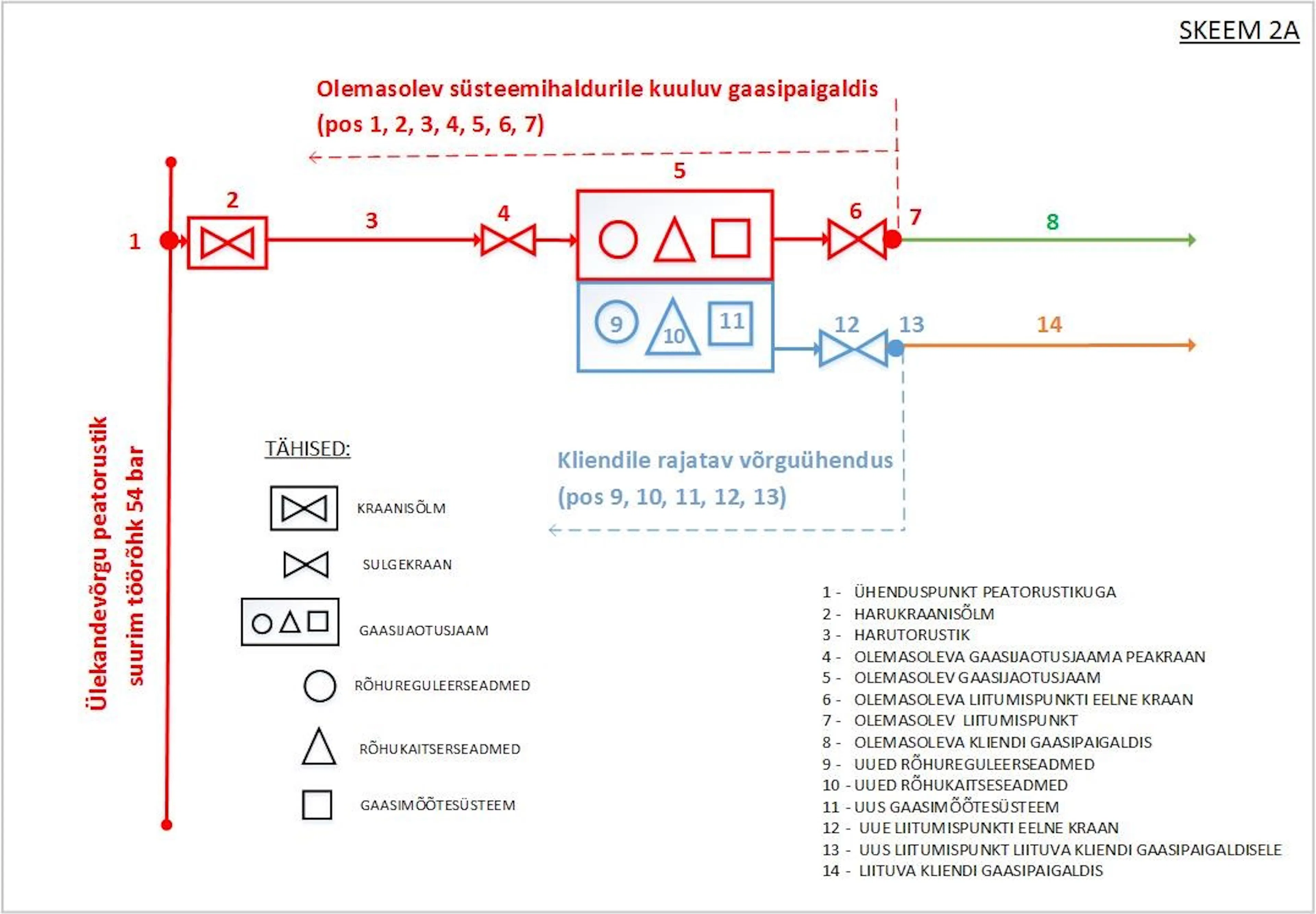

Võrguettevõtja laiendab liitumistasu eest olemasolevat GJJ hoonet, juhul kui see on tehniliselt võimalik, paigaldades hoone laiendatud osasse võrguühenduseks vajalikud seadmed ja süsteemid vastavalt joonisel 2 esitatud loetelule (joonis 2 pos. 9-13).

Liitumispunkt on võrguettevõtjale kuuluva sulgekraani (joonis 2 pos. 12) järgne keevisliide, mis kuulub võrguettevõtjale. Täiendavat infot saab liitumistingimuste punkt 3.5.3 alt.




Võrguühendus liitumisel olemasoleva harutorustiku kaudu ja gaasijaotusjaamaga

Võrguettevõtja rajab liitumistasu eest uue GJJ hoone ning paigaldab hoonesse võrguühenduseks vajalikud seadmed ja süsteemid vastavalt joonisel 2.1. esitatud loetelule (joonisel 2.1 Pos. 9-13). Antud tehnilist lahendust rakendatakse olukorras kui liitumisel olemasoleva GJJ esitatud tehnilist lahendust ei ole otstarbekas teostada.

Kui ka olemasoleva GJJ territoorium ei võimalda uue GJJ hoone paigutust, rajab võrguettevõtja liitumistasu eest olemasolevale harutorustikule uue GJJ koos liitumiseks vajalike seadmete ja süsteemidega vastavalt joonisel 2.1. esitatud loetelule.

Liitumispunkt on võrguettevõtjale kuuluva sulgekraani (joonisel 2.1. pos. 12)  järgne keevisliide (joonisel 2.1. pos. 13), mis kuulub võrguettevõtjale. Täiendavat infot saab liitumistingimuste punkt 3.5.4 alt.

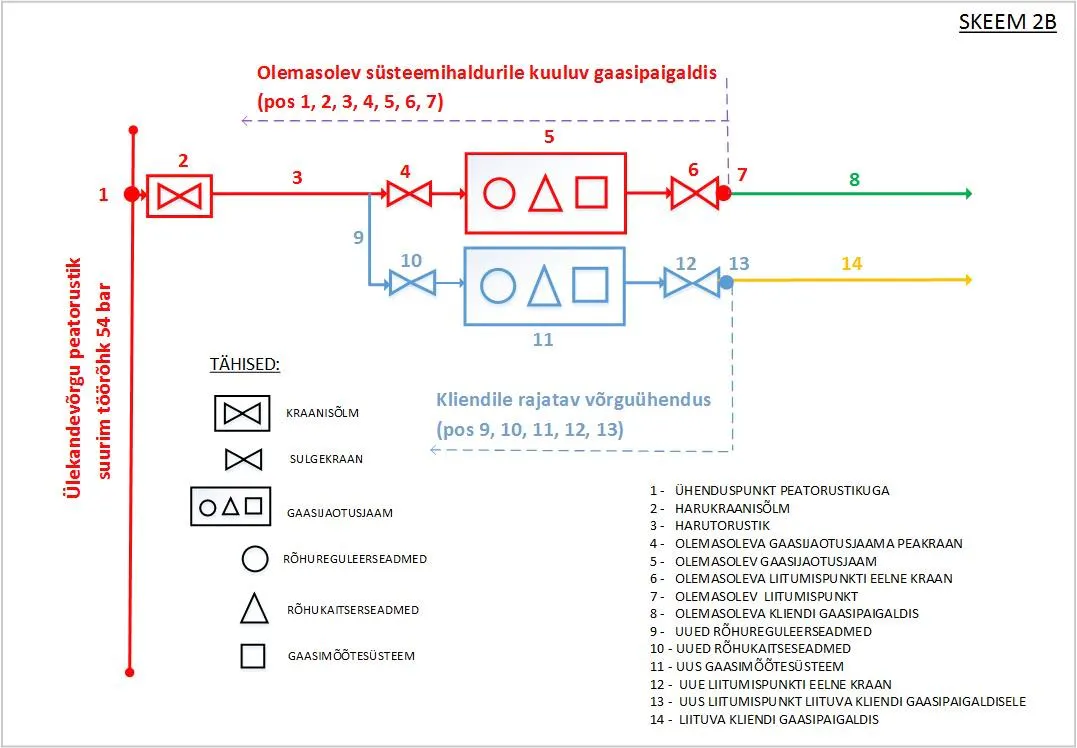

Joonis 2.1. Juurdeehitatud GJJ võrguühenduse näidisskeem

Võrguühendus kliendi gaasijaotusjaama liitumisel harutorustikuga

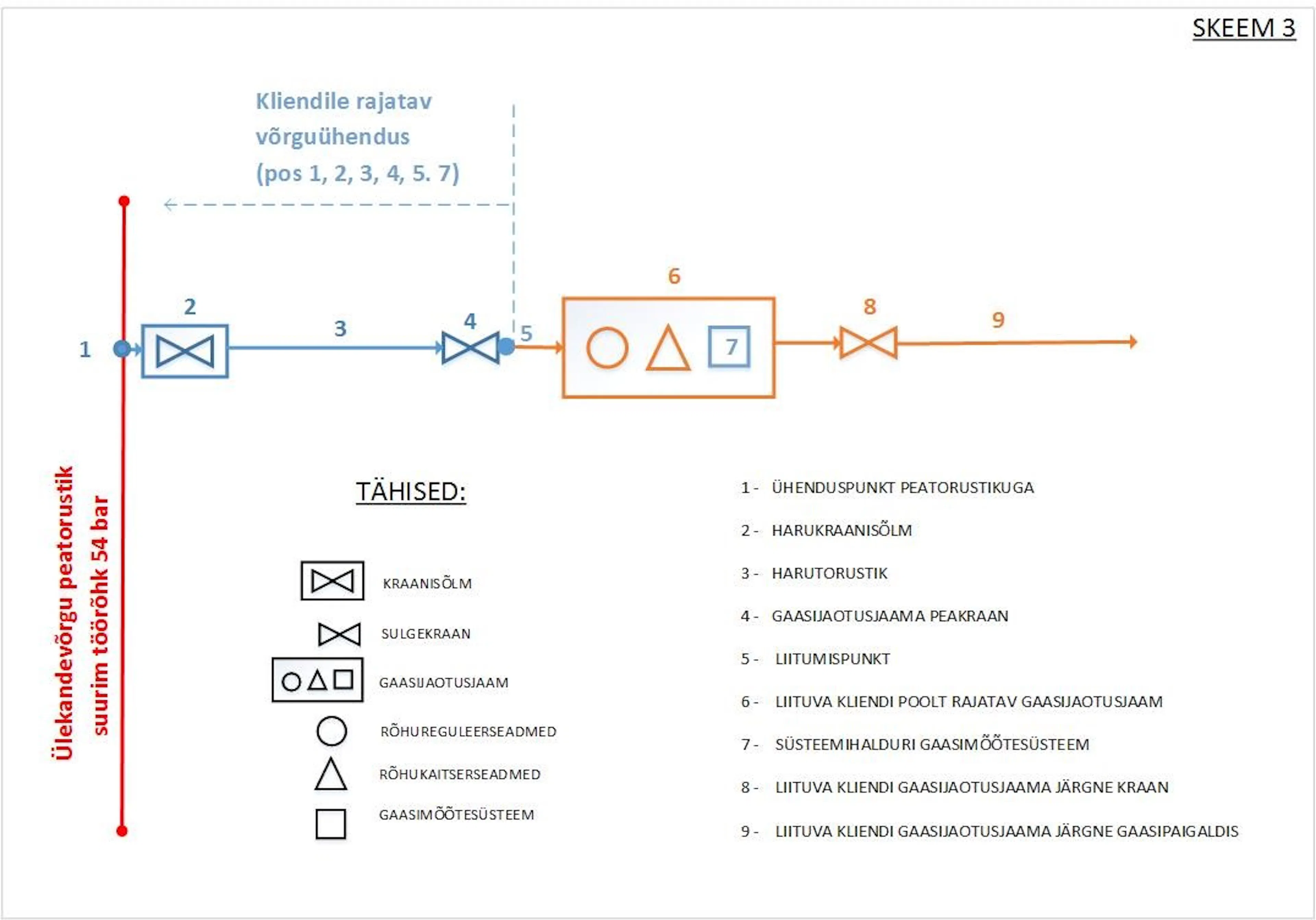

Võrguettevõtja rajab liitumistasu eest võrguühenduseks vajalikud ehitised vastavalt joonisel 3 esitatud loetelule (joonisel 3 pos. 1-5).

Liitumispunkt on võrguettevõtjale kuuluva sulgekraani (joonisel 3 pos. 4)  järgne keevisliide, mis kuulub võrguettevõtjale (joonisel 3 pos. 5). Täiendavat infot saab liitumistingimuste punkt 3.5.5 alt.


Võrguühendus liitumisel gaasimõõtejaamaga (edaspidi: GMJ)

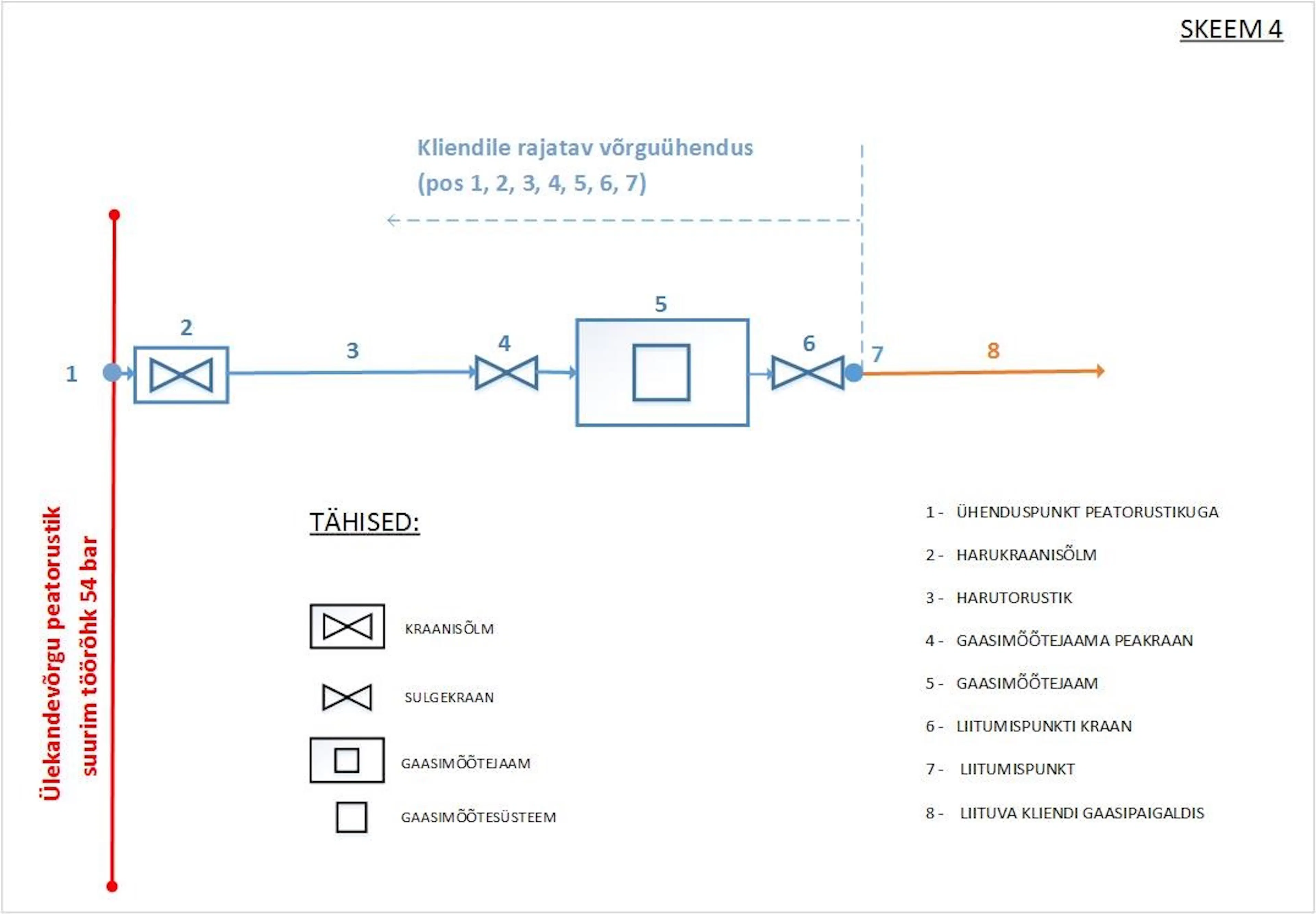

Võrguettevõtja rajab liitumistasu eest võrguühenduseks vajalikud ehitised vastavalt joonisel 4 esitatud loetelule (joonisel 4 pos. 1-5).

Liitumispunkt on võrguettevõtjale kuuluva sulgekraani (joonisel 4 pos. 4) järgne keevisliide (vt. pos. 5), mis kuulub võrguettevõtjale. Täiendavat infot saab liitumistingimuste punkt 3.5.6 alt.


Võrguühendus tootmissuunalise liitumise korral

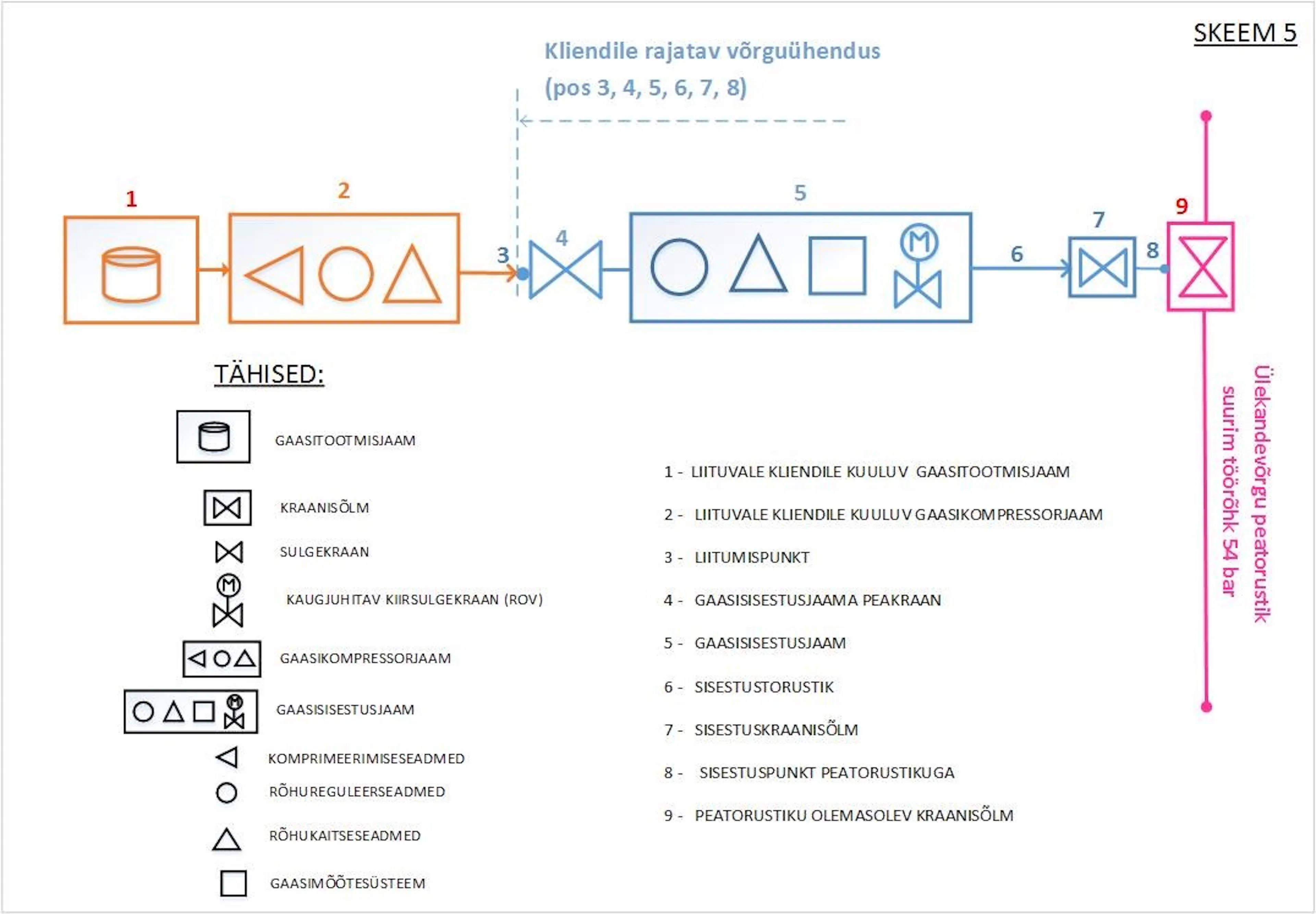

Tootmissuunalise liitumise korral rajab võrguettevõtja liitumistasu eest võrguühenduseks vajalikud ehitised vastavalt joonisel 5 esitatud loetelule (joonisel 5 pos. 3-8).

Liitumispunkt on võrguettevõtjale kuuluva sulgekraani (joonisel 5 pos. 4) eelne keevisliide (joonisel 5 pos. 3). Täiendavat infot saab liitumistingimuste punkt 3.5.6 alt.
